Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)

Основное назначение СОУЭ - это предупреждение находящихся в здании людей о пожаре или другой аварийной ситуации и управления эвакуацией. Однако в штатном режиме в торговых центрах и офисных зданиях система оповещения о пожаре может создавать уютную обстановку, транслируя приятную фоновую музыку, или передавать объявления служебного или рекламного характера. В случае поступления с прибора охранно-пожарной сигнализации (ОПС) сигнала тревоги, трансляция общего назначения прерывается, и система оповещения о пожаре начинает передавать экстренное сообщение, записанное в блок памяти или зачитываемое диспетчером.

Своевременное оповещение людей и управление эвакуацией обеспечивается путем разработки структуры СОУЭ, соответствующей данному типу здания, выбора технических средств и их размещения с учетом выполнения главного и частного условий безопасности.

Своевременное оповещение людей о пожаре обеспечивается посредством применения малоинерционных средств обнаружения пожара; размещения пожарных извещателей в помещениях, где наиболее вероятно возникновение пожара, и на путях возможного распространения продуктов горения; предварительного анализа возможных ситуаций для определения максимально допустимого времени срабатывания СОУЭ (от момента обнаружения пожара до подачи сигналов оповещения); разработки структурной схемы СОУЭ и подбора технических средств, обеспечивающих допустимое время срабатывания системы; применения поэтапного (неодновременного) оповещения различных групп людей в здании (например, персонала и посетителей крупных магазинов и т.п.).

Оповещение людей о пожаре осуществляется: передачей звуковых и (или) световых сигналов в помещения, где люди могут подвергаться воздействию опасных факторов пожара, а также в помещениях, где могут остаться люди при блокировании эвакуационных путей пожаром; трансляцией речевой информации о необходимости эвакуироваться, о путях эвакуации и действиях, направленных на обеспечение безопасности.

Управление эвакуацией осуществляется посредством: передачи по СОУЭ специально разработанных текстов, направленных на предотвращение паники и других явлений, усложняющих процесс эвакуации (скопление людей в проходах и т.п.); трансляции текстов, содержащих информацию о необходимом направлении движения; включения световых указателей направления эвакуации, световых табло "Выход", систем "бегущая волна", других световых средств индикации направления движения; дистанционного открывания дверей дополнительных эвакуационных выходов (например, оборудованных электромагнитными замками).

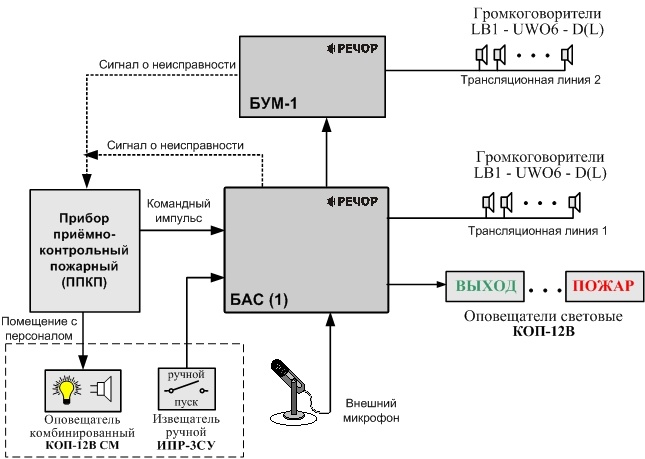

СОУЭ функционально связана с системой автоматической пожарной сигнализации (АПС) в здании, выполняющей задачу обнаружения пожара. СОУЭ может проектироваться совмещенной с радиотрансляционной сетью здания. В этом случае элементы радиотрансляционной сети и помещение радиоузла удовлетворяют требованиям, предъявляемым к соответствующим элементам и диспетчерскому пульту СОУЭ.

Классификация СОУЭ

СОУЭ классифицируются в зависимости от: выполняемых функций (оповещение о пожаре, оповещение о пожаре и управление эвакуацией); способа оповещения (звуковой, речевой, световой, комбинированный); уровня автоматизации (автоматические, автоматизированные, неавтоматизированные); избирательности и многовариантности текстов оповещения и схем организации эвакуации; уровня взаимодействия с другими системами противопожарной защиты. СОУЭ, проектируемые для общественных зданий делятся на пять типов:

Получить консультацию по вопросам систем оповещения и управления эвакуацией людей при пожаре и уточнить стоимость проведения работ вы можете по телефону: +7 (499) 504-78-59

Системы I типа. Общая характеристика

  • ОУЭ данного типа обеспечивают оповещение людей о пожаре только в одном помещении (где возник пожар) и (или), при необходимости, в смежных помещениях;
  • способ оповещения - звуковой (звонок, тонированный сигнал), возможно дополнение световым мигающим сигналом;
  • включение средств оповещения производится, автоматически при срабатывании пожарных извещателей.

Условия применения: Системы данного типа предназначены для оповещения людей, хорошо знакомых с путями эвакуации, в зданиях (частях зданий, помещениях), из которых эвакуируется незначительное количество людей с образованием людских потоков плотностью 1 чел/м-2 и ниже.

Системы II типа. Общая характеристика

  • СОУЭ данного типа обеспечивают звуковое оповещение людей в здании (звонок, тонированный сигнал), включение световых табло "Выход", а при необходимости - включение указателей направления движения к эвакуационных выходам;
  • средства звукового оповещения включаются ответственным лицом из числа дежурного персонала при получении информации о срабатывании пожарного извещателя (возможно включение СОУЭ от ручных пожарных извещателей);
  • сигналы поступают во все помещения здания, где находятся люди, одновременно или в 2 этапа: сначала оповещается персонал здания, затем одновременно весь основной контингент.

Световые указатели размешаются в коридорах зданий, если эвакуационные выходы или табло "Выход" видны не из всех точек коридора (коридор имеет повороты или большую протяженность). Данный тип СОУЭ предназначен для многоэтажных зданий при условии, что на один выход при эвакуации с этажа приходится не более 50 человек .

Системы III типа. Общая характеристика

  • ОУЭ этого типа обеспечивают автоматизированное речевое и (или) звуковое оповещение людей в здании, включение световых табло "Выход", а при необходимости - включение световых указателей направления движения к эвакуационным выходам;
  • структура СОУЭ позволяет осуществлять передачу сигналов раздельно и поочередно по нескольким зонам оповещения в здании. Зоной оповещений может быть этаж (группа этажей), другие части здания, выделенные в зависимости от объемно-планировочных или конструктивных решений;
  • способы, а также тексты оповещения в различных зонах могут быть неодинаковыми. При необходимости для обеспечения минимального времени оповещения в отдельных зонах, где может временно находиться персонал здания, но не более 10 человек одновременно, предусматривается автоматическое включение средств оповещения при срабатывании пожарных извещателей;
  • управление оповещением осуществляется из общего (для всех зон) диспетчерского пульта, в котором находятся устройства для управлений СОУЭ и приемные устройства АПС.
  • средства оповещения включаются диспетчером после получения сообщения о пожаре (по каналам АПС, телефону, другим способам) и проверки сигнала, а также подтверждения необходимости эвакуировать людей;
  • для обеспечения возможности проверки сообщения о пожаре предусматриваются средства связи диспетчерского пульта с зонами оповещения.

Автоматическое оповещение используется в зонах, аналогичных зонам применении СОУЭ 1 типа. СОУЭ III типа используются применительно к зданиям, где находятся группы людей, существенно различающиеся по степени осведомленности о эвакуационных путях (персонал и посетители) и по способности самостоятельно эвакуироваться (медперсонал и больные, дошкольники и воспитатели, другие группы); к многоэтажным зданиям, где при эвакуации на один выход на лестничную клетку приходится более 50 чел.; к крупным зданиям, где одновременная эвакуация людей из всего здания не целесообразна (пожар в одной зоне оповещения не представляет угрозы для людей в других зонах) или не допустима (когда на путях эвакуации образуются людские потоки с плотностью 6 чел/кв. м и более); последовательность оповещения людей в различных зонах должна определяться, исходя из условий обеспечения безопасности и с учетом следующих основных требований: помещения здания, где находиться персонал, ответственный за эвакуацию, выделяются в самостоятельную зону оповещения, персонал (весь или частично) оповещается в первую очередь; в зданиях высотой более 9 этажей, при эвакуации из которых на лестницах образуются людские потоки (плотностью 6 чел/кв. м и более, оповещаются люди на этаже, где возник пожар, на следующем (вышележащем) этаже и на двух последних этажах здания, после этого - в остальных помещениях выше этажа пожара, затем - в помещениях ниже этажа пожара. Интервал задержки оповещения должен составлять 30-40 с, но не менее половины времени эвакуации с этажа, на котором возник пожар (чтобы люди смогли покинуть коридор этого этажа до образования плотных людских потоков на лестницах).

Системы IV типа. Общая характеристика

  • посредством СОУЭ данного типа осуществляется автоматизированное речевое и (или) звуковое оповещение людей в здании и активное управление их движением с помощью световых указателей;
  • данные позиции общей характеристики аналогичны этим позициям характеристики СОУЭ III типа;
  • световые указатели направления движения включаются раздельно для каждой зоны, благодаря чему можно управлять движением людей как минимум в двух направлениях на каждом участке горизонтальных эвакуационных путей.

Область применения: СОУЭ IV типа используются в следующих случаях: в здании могут находится одновременно 1000 и более человек; горизонтальные эвакуационные пути имеют значительную протяженность (90 м и более); планировка помещений здания достаточно сложна, что затрудняет ориентировку людей в случае эвакуации при пожаре. Схема включения световых указателей позволяет управлять эвакуацией в случае блокирования пожаром одной из лестниц в здании. Остальные условия применения СОУЭ IV типа соответствуют условиям использования СОУЭ III типа.

Системы V типа. Основная характеристика

Системы V типа имеют те же характеристики, что и системы четвертого типа, за исключением следующих:

  • функциональная структура и комплекс технических средств (КТС) СОУЭ обеспечивают возможность реализации множества вариантов организации эвакуации из каждой зоны оповещения.
  • Индентификация варианта производится автоматически в зависимости от места возникновения пожара;
  • световые средства управления эвакуацией включаются автоматически, в соответствии с выбранным вариантом организации эвакуации;
  • реализация каждого варианта эвакуации предусматривает координированное управление из одного диспетчерского пульта всеми системами здания, связанными с безопасностью людей, в том числе: лифты и эскалаторы, противодымная защита, вентиляция и кондиционирование, выходы с дверями, оборудованными дистанционным управлением, установками промышленного телевидения (ПТУ).

Область применения: Системы данного типа предназначены для зданий повышенной этажности (высотой более 16 этажей), а также многофункциональных зданий меньшей этажности, в которых могут находиться одновременно 2000 человек и более.

Остальные условия применения такие же, как и СОУЭ III типа. Техническое исполнение элементов СОУЭ зависит от конкретных функциональных, геометрических и других параметров здания.
